產品中心當前位置：首頁>>產品中心>>卷筒聯軸器

WJA圓柱孔球面滾子聯軸器

WJA圓柱孔球面滾子聯軸器簡介：
WJA圓柱孔球面滾子聯軸器特點及應用場合：適用于起重機、提升機構的減速器與卷筒的聯接及其他類似機構的聯接，可傳遞轉矩及支承徑向載荷，結構緊湊．工作穩定，可靠。

咨詢熱線：0317-8288830

跟此產品相關的產品

: TB錐套皮帶輪

: 同步帶輪

: 檢測平臺

: Z16脹緊聯結套

產品詳情

WJA圓柱孔球面滾子聯軸器特點及應用場合：適用于起重機、提升機構的減速器與卷筒的聯接及其他類似機構的聯接，可傳遞轉矩及支承徑向載荷，結構緊湊．工作穩定，可靠。

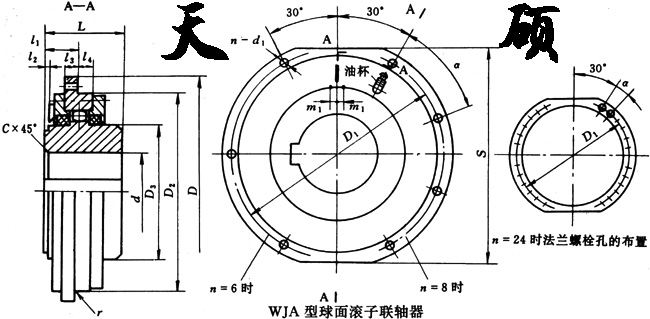

WJA型球面滾子聯軸器基本參數和主要尺寸/mm

型號	公稱轉 矩Tn/ kN·m	許用徑向力 /kN	d (H7)	L	D	D1	D2 (h6)	D3	n-d1		S (h9)	l1	l2	l3	l4	α /(°)	r	C	磨損刻度m1	轉動慣量I/ kg·m	質量 m/kg
									孔	螺栓
WJA1	4	14.5	40,42,45,48	84	250	220	160	85	6-14	M12	220	42	5	12	24	60	2	1.6	4	0.059	11.7
			50,55
WJA 2	5	16.5	45,48,50,55	84	280	250	180	90	6-14	M12	250	42	5	12	24	60	2	1.6	4	0.093	14.7
			60	107														2			14.5
WJA 3	7.1	18.5	48,50,55	84	320	280	200	95	6-18	M16	280	45	5	15	25	60	2.5	1.6	4	0.176	19.9
			60,65	107														2			20
WJA 4	9	20	60,65,70,75	107	340	300	220	130	6-18	M16	300	45	5	15	25	60	2.5	2	4	0.253	27.1
			80,85	132																	26.9
WJA 5	14	31	70,75	107	360	320	240	150	6-18	M16	320	45	5	15	25	60	2.5	2	6	0.335	31.8
			80,85,90,95	132														2.5			33.3
WJA 6	18	35	80,85,90,95	132	380	340	260	160	6-18	M16	340	45	5	15	25	60	2.5	2.5	6	0.451	39.4
			100,110	167																	39.8
WJA 7	22.4	38.5	80,85,90,95	132	400	360	280	170	6-18	M16	360	47	5	15	33	60	3	2.5	6	0.58	47
			100,110,120	167																	48
WJA 8	28	42	100,110,120	167	420	380	310	200	6-18	M16	380	47	5	15	33	60	3	2.5	6	0.91	66
			130,140	202														3			64
WJA 9	35.5	49	100,110,120	167	450	400	340	230	6-22	M20	400	52	5	20	28	60	3	2.5	6	1.35	83
			130,140,150	202														3			83.5
WJA10	71	115	130,140,150	202	550	500	420	280	6-22	M20	500	60	8	20	38	60	3	3	8	3.69	151
			160,170,180	242																	145
WJA11	112	125	160,170,180	242	580	530	450	300	8-22	M20	530	60	8	20	38	40	3	3	8	4.53	169
			190,200	282														4			167
WJA12	180	150	190,200,220	282	650	600	530	360	8-22	M20	580	65	8	25	33	40	3	4	8	8.41	247
			240,250	330																	229
WJA13	315	250	200,220	282	680	630	560	400	24-22	M20	600	65	8	25	35	10	4	4	8	11.4	301
			240,250,260	330																	302
WJA14	400	300	240,250,260	330	710	660	600	440	24-26	M24	640	82	10	35	43	10	4	4	8	17.7	392
			280,300	380														5			386
WJA15	500	340	240,250,260	330	780	730	670	500	24-26	M24	700	82	10	35	43	10	4	4	8	29	536
			280,300,320	380														5			547
WJA16	630	380	280,300,320	380	850	800	730	550	24-26	M24	760	82	10	35	43	10	4	5	8	43.6	686
			340,360,380	450														6			679

注：1.選用軸孔直徑d和長度L在表列范圍以外時，可與制造廠商定。

2.轉動慣量和質量是按軸孔*小直徑計算的近似值。
